兩相開環(huán)步進驅動器 R-S系列

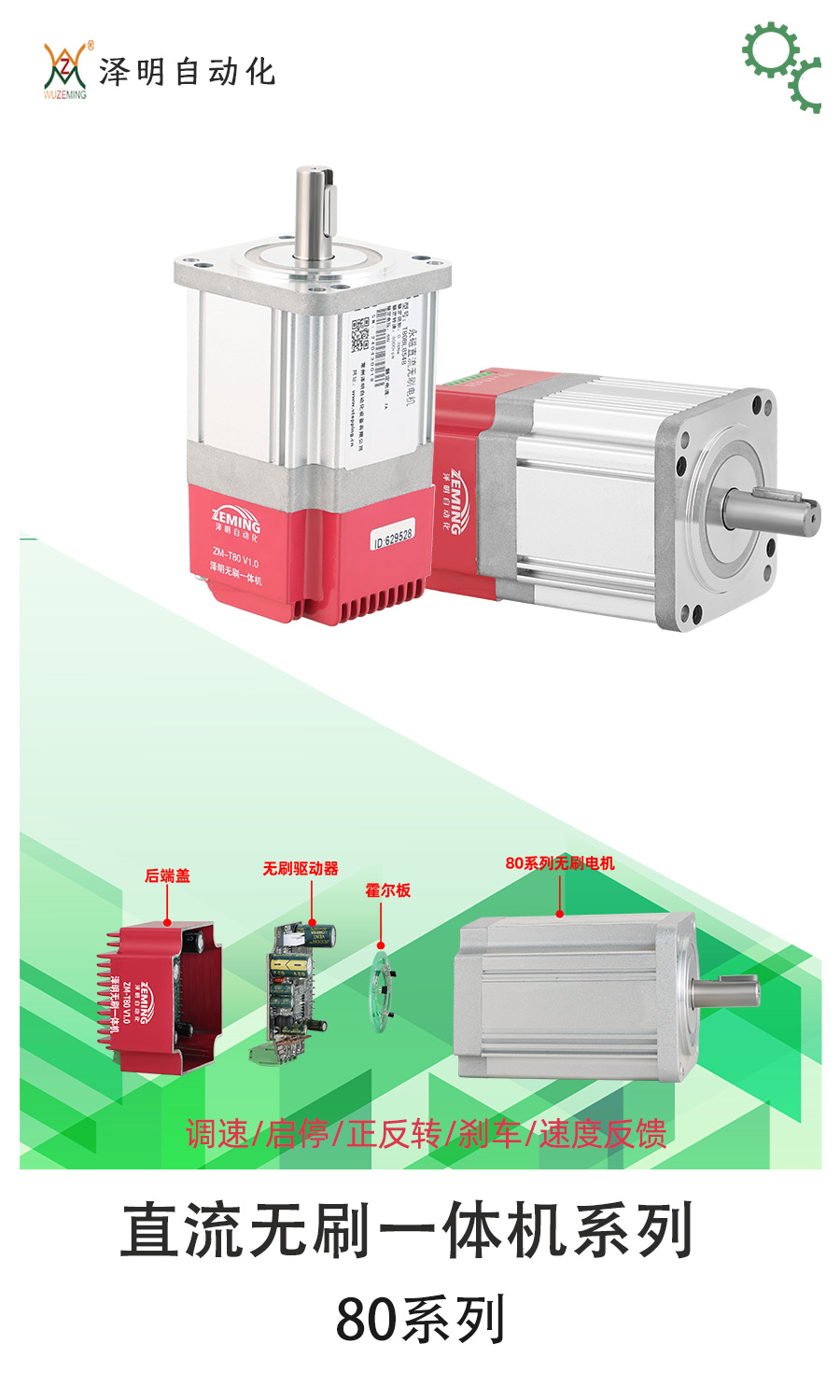

80型直流無刷一體機

簡短描述:

◆集成式設計，電機和驅動一體化

◆體積小巧，更省安裝空間

◆簡化接口設計，減少了接線的人工，提高了安裝效率

◆高效率，運行穩(wěn)定，安全可靠

◆高力矩高轉速輸出，最高轉速可達10000RPM(根據用戶電機而定)；

◆有EN（使能）、DIR（方向）、X1（剎車）信號控制端；

◆可輸出測速脈沖FG供用戶檢測（光電隔離，門極輸出）；

◆具有過流、過壓、欠壓、堵轉保護功能



icon icon

產品詳情

下載

產品關鍵詞

型號參數 ：

型號（Motor Model）

T80BL8548

T80BL10548

極數（Number of Phases）


4

4

電壓( voltage)

VDC

48

48

額定轉速(Rated speed)

rpm

3000

3000

額定轉矩(Rated torque)

N.m

0.78

1.6

額定電流(Rated current)

Amps.

7

13.8

額定功率(Rated power)

Watt.

250

500

峰值轉距（Max torque）

N.m

0.97

0.1

轉矩常數(Torque constant)

N.m/Amps.

7.2

7.54

反電勢常數(Back EMF)

V/Krpm

39

53

轉子慣量(Rotor inertia)

Kg.mm2

5.2

4

機身長L

mm

132

152

重量(Weight)

Kg

1.65

2.24

接線圖：

電源端口

控制信號端

GND

V+

+5V

VSP

X1

FG

DIR

EN

ALM

GND

電源-

電源+

控制信號+

調速

剎車

速度反饋

方向

使能

報警

控制信號-
